Hệ thống phân tích khí (Dạng Extractive)

– Hệ thống bao gồm:

• 01 bộ đầu lấy mẫu
• 01 bộ điều hòa
• 01 máy phân tích khí

Thông số kỹ thuật:

– Kiểu đo: Extractive (trích dẫn mẫu)

A – Đầu lấy mẫu:

• Chiều dài đầu lấy mẫu: 500 mm
• Nhiệt độ phản hồi tối đa: 0 … 800°C
• Chất liệu: thép không gỉ SS 316
• Kết nối mặt bích: DN 4″
• Bộ lọc

B – Bộ điều hòa mẫu:

• Bộ trao đổi nhiệt, vật liệu của các phần tiếp xúc khí: PFA
• Bơm mẫu khí dạng màng PTFE, đầu (ryton), van FFPM
• Vật liệu: thép không gỉ IP 65 / NEMA 4
• Bơm nhu động Novoprene, PVDF, 0.25 L/h (5rpm)
• Lọc sợi thủy tinh 0.1µm, vật liệu thân PVDF
• Cổng kết nối DN 4/6
• Ống bên trong PTFE
• Áp suất tối đa: 200 mbar…..2.2 bar
• Nguồn cấp: 220V, 50Hz
• Dây dẫn khí từ bộ điều hoà mẫu đến bộ

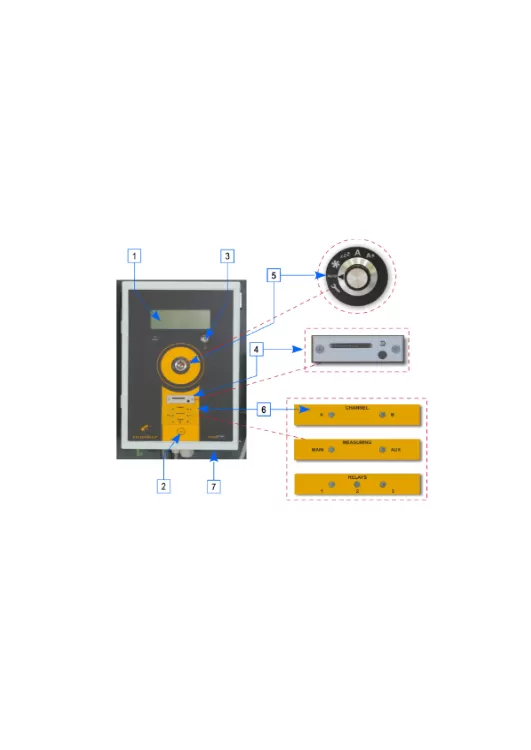

C – Thiết bị phân tích đa chỉ tiêu

Model: Mamos

Nhà sản xuất / Xuất xứ: Madur/Ba Lan

– Dải đo: (có thể tuỳ chỉnh)

• Khí SO2 trong phạm vi 0…5000 mg/Nm³
• Khí NO trong khoảng từ 0…5000 mg/Nm³
• Khí NO2 trong khoảng từ 0…1000 mg/Nm³
• Khí CO trong khoảng từ 0…3000 mg/Nm³
• Khí O2 trong phạm vi từ 0…25%
• Khí Phenol C6H5OH trong phạm vi từ 0…100ppm

Độ chính xác:

• ± 0.5% theo giá trị đọc (đối với thông số O2)
• ± 5% theo giá trị đọc (đối với thông số: SO2, NO, CO, Phenol)

Thời gian đáp ứng: ≤ 200 s (cho tất cả các thông số)

Độ phân giải:

• 1 mg/Nm³ (đối với thông số: SO2, NO, CO)
• 1 %V (đối với thông số: O2)
