Ứng dụng

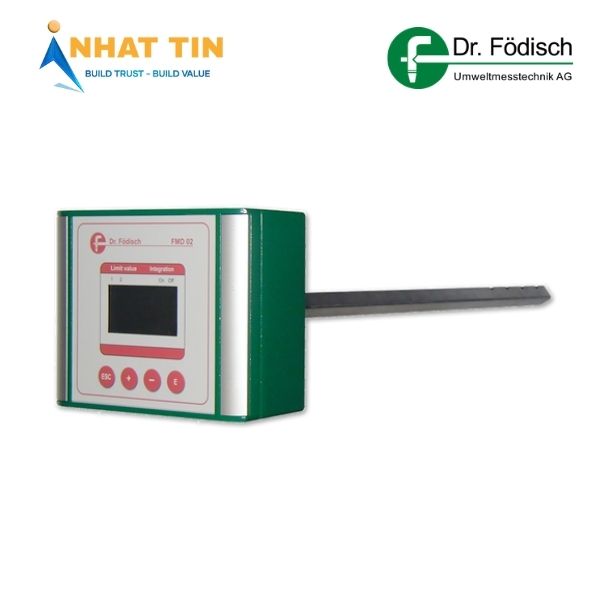

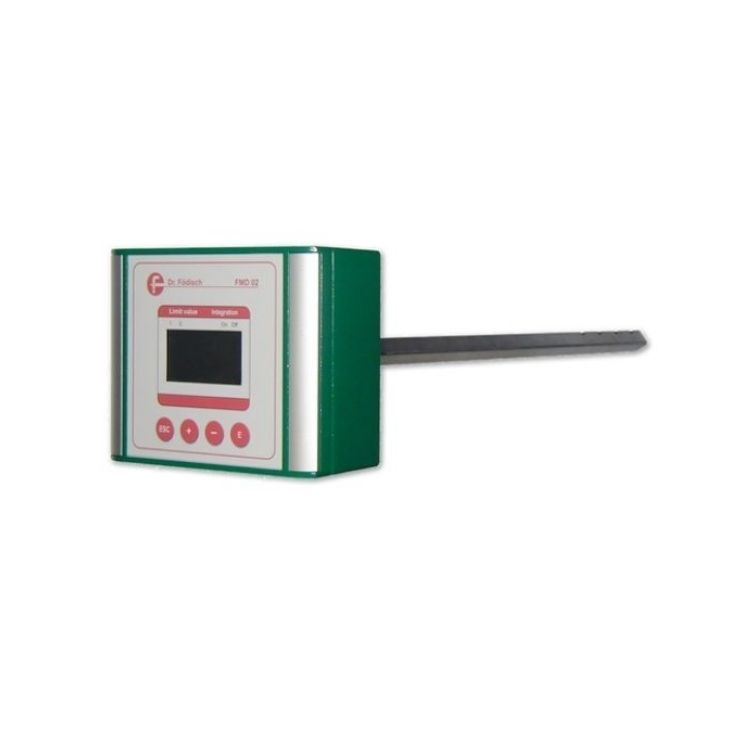

Thiết bị đo lưu lượng FMD 02 dùng để đo vận tốc hoặc lưu lượng và nhiệt độ của khí thải.

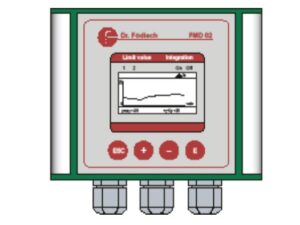

Việc sử dụng nguyên lý đo áp suất động và cảm biến nhiệt độ PT100 đảm bảo thiết bị có thiết kế đơn giản, dễ vận hành cũng như có khả năng giám sát thông số đo lường theo thời gian thực. Bộ điều khiển và hiển thị được tích hợp trong đầu dò. Trên màn hình hiển thị chất lượng cao, tất cả các giá trị đo, thông tin trạng thái và thông số sẽ được hiển thị.
Chức năng
Việc đo liên tục vận tốc và nhiệt độ của dòng khí là rất quan trọng trong quá trình vận hành của các hệ thống có khí lưu thông (ví dụ: khí thải nhà xưởng, khí xả, v.v.).
Thông qua đầu dò áp suất động, khí đo được đo trong dòng khí thải. Áp suất chênh lệch được đo liên tục. Tín hiệu thu được từ áp suất chênh lệch chính là cơ sở để xác định vận tốc của khí thải. Bộ vi điều khiển tích hợp trong thiết bị sẽ tạo ra tín hiệu tỷ lệ và tính toán lưu lượng thể tích.
Lợi ích nổi bật của FMD 02
- Thiết bị nhỏ gọn bao gồm đầu dò và bộ điều khiển → không cần thiết bị vận hành riêng biệt
- Chẩn đoán trạng thái hệ thống tại chỗ thông qua màn hình đồ họa tích hợp
- Hiển thị thời gian thực với biểu đồ dạng đường
- Có thể đọc lưu lượng thể tích ở điều kiện tham chiếu tiêu chuẩn
- Dễ dàng lắp đặt
- Yêu cầu bảo trì rất thấp
Điều kiện tại hiện trường
- Nhiệt độ môi trường: -20 đến +50 °C
- Vị trí lắp đặt không có rung động mạnh
- Phân bố bụi và khí thải đồng đều
- Vận tốc dòng khí tối thiểu: 3 m/s
- Chênh lệch điểm sương tối thiểu: +5 K

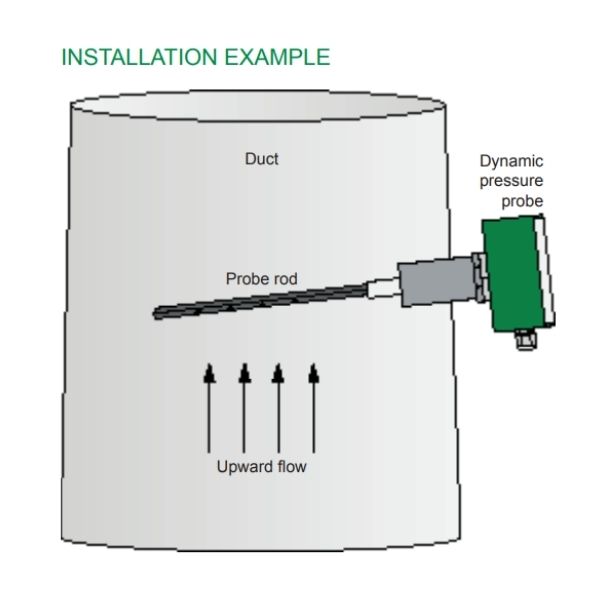

- Vị trí lắp đặt cần có đoạn ống thẳng đầu vào/đầu ra với chiều dài tối thiểu tương ứng 5 lần/2 lần đường kính ống dẫn
Thông số kỹ thuật
- Vỏ thiết bị: Thiết bị nhỏ gọn (tích hợp bộ điều khiển); IP65, cấp bảo vệ lớp 1
- Kích thước: khoảng 160 mm x 160 mm x 655 mm (rộng x cao x sâu) (tiêu chuẩn)
- Trọng lượng: khoảng 2,5 kg
- Đầu dò: Đầu dò áp suất động tích hợp cảm biến nhiệt độ PT100; độ sâu nhúng: 500 mm (tiêu chuẩn)
- Hiển thị / Vận hành: Màn hình đồ họa (128 x 64 pixel), 4 phím điều khiển
- Nhiệt độ môi trường: -20…+50 °C
- Độ ẩm tương đối: Không nhạy đặc biệt với độ ẩm khí quyển
- Chênh lệch điểm sương: tối thiểu +5 K
- Nhiệt độ môi chất: tối đa 280 °C (nhiệt độ cao hơn có thể yêu cầu riêng)
- Tốc độ dòng chảy: từ khoảng 3 m/s
