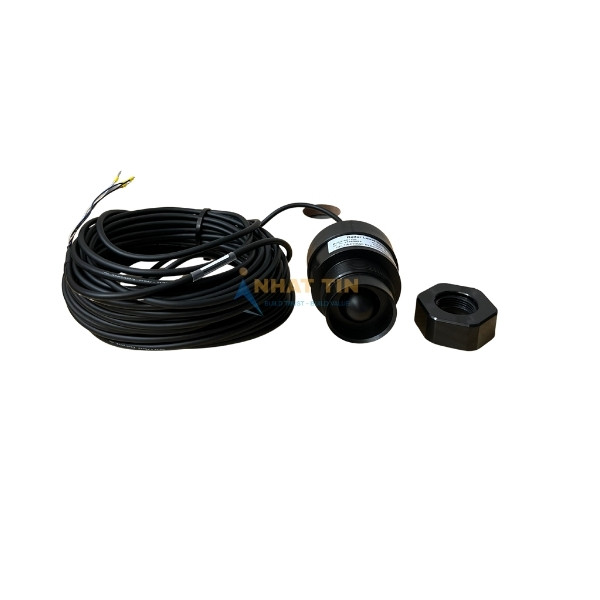

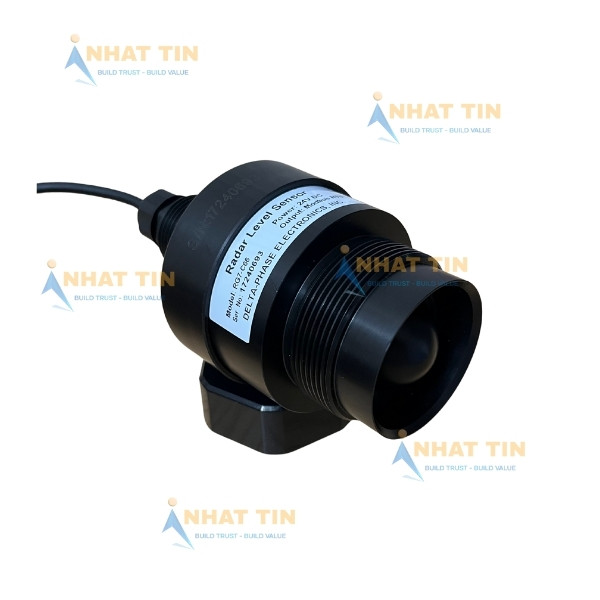

Cảm Biến Đo Lưu Lượng Kênh Hở – RG7

THÔNG TIN CHUNG

RG7 đo mức chất lỏng bằng cách sử dụng hệ thống sóng liên tục điều tần (FMCW – Frequency Modulated Continuous Wave). Hệ thống phát sóng liên tục ở tần số 120 GHz, sau đó được điều tần trong một khoảng thời gian T. Điều này tạo cho sóng phát ra một “dấu thời gian”. Sóng này truyền đến bề mặt cần đo và một phần của nó bị phản xạ trở lại.

Radar sẽ thu tín hiệu phản xạ và so sánh với tín hiệu gốc bằng cách trộn hai tín hiệu và xử lý tín hiệu thu được. Bằng cách so sánh sóng phản xạ với sóng gốc tại một thời điểm nhất định, ta có thể quan sát sự lệch tần số (Δf). Sự lệch này cho phép xác định khoảng cách từ đầu cảm biến đến bề mặt chất lỏng.

Vì sóng radar ít bị ảnh hưởng bởi tính chất của chất lỏng trong bể và các yếu tố môi trường như nhiệt độ và áp suất, nên phương pháp đo radar được xem là phương pháp đo tin cậy nhất trong nhiều ứng dụng. Ngoài ra, do cảm biến radar không tiếp xúc trực tiếp với vật cần đo nên hầu như không cần bảo trì.

ỨNG DỤNG

Sử dụng hệ thống sóng liên tục điều tần (FMCW) tần số cao 120GHz, cảm biến mức độ chính xác cao RG7 có khả năng đo lường tốt cả chất lỏng có bề mặt tĩnh như bể chứa, bể đệm, lẫn chất lỏng có bề mặt nhiễu động như trong các bể phản ứng. Sản phẩm phù hợp cho nhiều ứng dụng công nghiệp khác nhau, bao gồm:

• Hồ chứa nước / Trạm thủy điện
• Hóa chất và hóa dầu
• Ngành dược
• Ngành thực phẩm và đồ uống
• Quy trình xử lý trong ngành cấp thoát nước
• Nhà máy xử lý nước thải

TÍNH NĂNG & LỢI ÍCH

• Hệ thống radar tần số cao FMCW 120GHz
• Có thể sử dụng cho môi trường có hằng số điện môi thấp

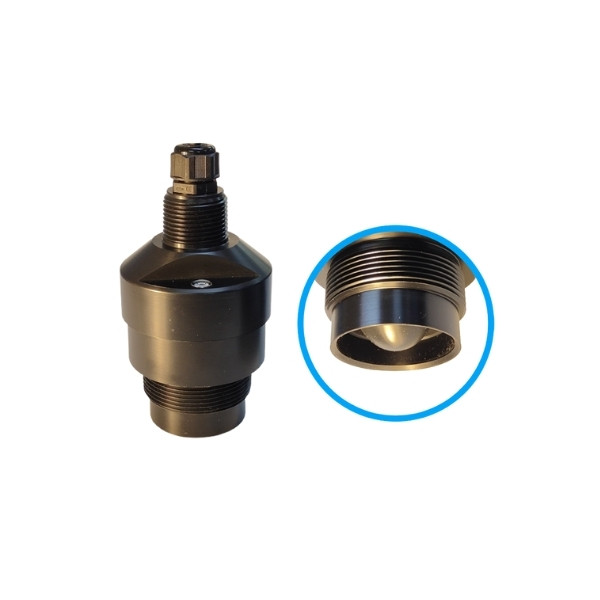

• Thiết kế dạng vòm phía trên giúp dễ dàng lắp đặt ngang
• Phương pháp đo không tiếp xúc
• Độ chính xác cao: ±1mm
• Ăng-ten nhỏ và vùng “chết” ngắn
• Góc phát tia hẹp giúp tập trung năng lượng tốt hơn – Phù hợp với không gian hẹp, ít nhiễu
• Cảm biến được bọc kín hoàn toàn bằng vật liệu HTPE, chống ăn mòn tốt
• Ít bị ảnh hưởng bởi bọt, hơi nước, bụi và các yếu tố nhiễu khác
• Giao thức RS485/Modbus cho phép kết nối lên đến 300 mét giữa cảm biến và bộ điều khiển
• Tích hợp mô-đun Bluetooth giúp kết nối không dây với thiết bị điều khiển như smartphone, tablet (iOS, Android) hoặc máy tính

THÔNG SỐ KỸ THUẬT

• Nguyên lý: Thuật toán dịch chuyển tần số dựa trên sóng liên tục điều tần (FMCW)
• Đối tượng đo: Chất lỏng (liên hệ nhà sản xuất nếu ứng dụng cho chất rắn dạng hạt)
• Tầm đo tối đa: 20 m
• Độ chính xác: ±1 mm
• Góc phát tia: 3°
• Sóng vi ba: Sóng millimeter 120 GHz
• Nguồn cấp: 24VDC (hoạt động từ 12 đến 30 VDC, dùng nguồn từ bộ điều khiển như GDCs)
• Công suất tiêu thụ: < 5 µW
• Áp suất làm việc: -1 đến 10 bar (~14.50 đến 145 psi)
• Nhiệt độ lưu trữ: -40°C đến 80°C (-40°F đến 176°F)
• Nhiệt độ vận hành: -40°C đến 130°C (-40°F đến 266°F)
• Ngõ ra số: RS485, giao thức Modbus RTU
• Bluetooth: Hỗ trợ SPP2.1 + BLE5.1; khoảng cách truyền tối đa 30 m (100 ft)
• Kết nối quy trình: Ren NPT 2 inch
• Vật liệu: HTPE (Polyethylene chịu nhiệt cao)
• Chống cháy nổ (tùy chọn): Ex m IIC T6
• Khả năng chống nước: IP68
